MP02-5 faston led T5
DESCRIZIONE

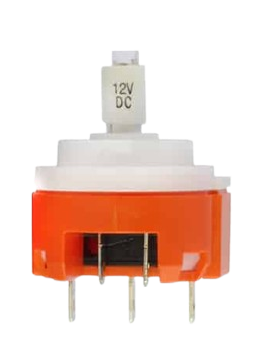

Portamicro miniatura 90° con 5 fast-on 2.8 mm, dotato di micropulsante a doppio contatto (Normalmente Aperto/Normalmente Chiuso). Aggancio a “baionetta”, brevettato, per un rapido e comodo montaggio e smontaggio.
Compatibile con i pulsanti delle serie:
• HALO: MY – MK – MH
• SUB: MS
• BASSO PROFILO: ML – MG – MB
• PIANI: MJ – MR – MP
• ARCUATI: RA – RE
• ANTIVANDALO: MC – MD – M2 – ME
DIMENSIONI
• Senza led
• Con led T5
• Con led T5
| ILLUMINAZIONE LED T5 | ||
|---|---|---|
| 1 LED | 5 LED | |
 |
 |
|
| SCHEMA ELETTRICO |
|---|
|
| SCHEMA ELETTRICO 1 LED T5 | SCHEMA ELETTRICO 5 LED T5 |
|---|---|
|
|
Il portamicro MG02 è disponibile con i seguenti led:
| REF. | COD. |
| 1 led T5 12V | PM-M111-2B00 |
| 1 led T5 24V | PM-M111-2C00 |
| 5 led T5 12V | PM-M111-5B00 |
| Senza led | PM-M111 |
DOWNLOAD
